KLD-IPIR51 功能介紹

　
功能:
1.具有紅外線學習發射功能。
2.可透過網際網路針對具有紅外線遙控功能之設備進行監控。
3.資料/訊號傳遞可透過乙太網路,RS232,USB介面傳輸。
　 4.內建溫度感測器可量測現場溫度。
5.提供網頁與整合範例程式
KLD-IPIR51 規格及應用介紹
　

硬體規格 :

　 1.10M Based乙太網路介面
　 2.採用8-BIT 微電腦MCU
　 3.內建溫度SENSOR
　 4.內建紅外線接收發射模組(38KHZ)
　 5.內建RS232通訊端
　 6.可外掛USB通訊端口。
韌體功能 :
　 1. 支援 ARP, ICMP, TCP, UDP 通訊協定。
　

2. 具有紅外線碼學習功能。

　 3. 資料或控制命令 可透過網路連線到 KLD-IPIR51 進行監控
　 ，並以紅外線發射模組控制家電設備。
　

4. 具有溫度量測功能 , 可將遠方溫度回傳到主機端。

　

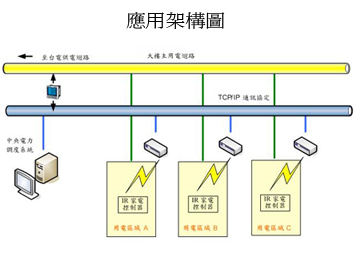

各個 KLD-IPIR51 接上網路後 , 可透過網際網路下達命令轉成 RS232 訊號 , 傳送給內建紅外線模組 , 下達紅外線發射命令。以控制窗型冷氣機溫度為例，下達溫度調整命令由中央電力調度系統透過 TCP/IP 傳送到 KLD-IPIR51 ， KLD-IPIR51 再以紅外線發射模組，發射紅外線控制碼給窗型冷氣機 。

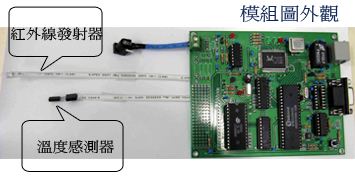

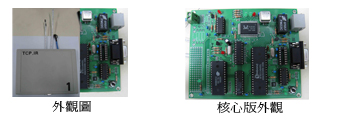

KLD-IPIR51 模組介紹

　

模組介紹 :

圖控視窗畫面

　

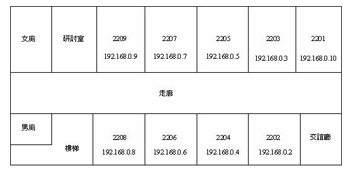

應用於學校教室區域：:
　 對九間教室(2201~2209)窗型冷氣機以紅外線遙控調節冷氣機運
　 作模式達到需量控制功能。

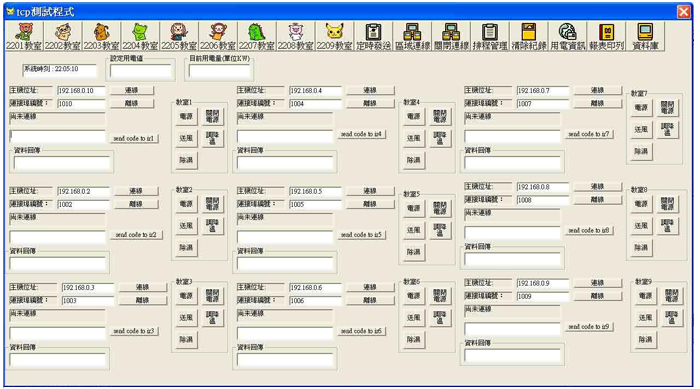

　 軟體介面上有紅外線控制面板,可對各間教室冷氣做紅外線控制。
　 　
　



控制軟體介面

　
　
